流量测量原理主导着流量技术发展，你可能很熟悉热式流量计、差压流量计和转子流量计。
这里介绍一些您可能较少听说的流量技术。
1、超声波流量计
如果你需要测量流量，但不能安装一个嵌入式的，超声波流量计可以是一个很好的选择。
一些仪表的换能器可以直接捆绑或夹在管道的外部。超声波流量计使用的两种方法是多普勒法和通过时间法。两种仪表都向流体介质发射超声波。

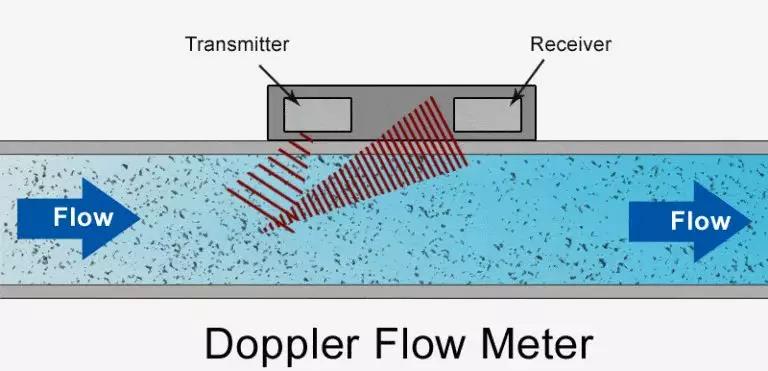

多普勒流量计测量由多普勒效应引起的光束频率变化，并利用已知的流体声速来确定流量。
通过时间流量计发射两束光，两束光反射回传感器。利用两束光的传播时间可以求出流体的平均速度和声速。
2、电磁流量计
电磁流量计可以用来测量液体流量，只要它们具有足够的导电性，并且能够耐受腐蚀性液体。电磁流量计利用法拉第定律来测量导电液体的速度。根据法拉第定律，任何与磁场成90°角运动的导体都会经历与导体速度成正比的感应电压。

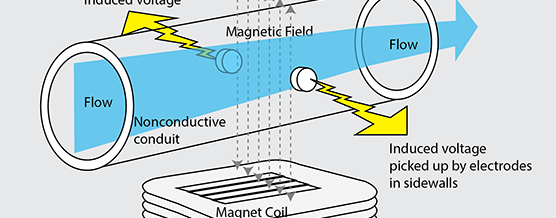

电磁流量计在流体路径中产生磁场，并使用与导电流体接触的电极来测量感应电压。
电磁流量计使用测量的电压、已知的发射磁场强度和电极之间的距离来计算流体速度。
3、光学流量计
激光已经渗透了许多不同的技术，当然也可以应用于流量测量。
光学流量计用于含有小固体颗粒的流体，这可能会导致其他依赖毛细管旁路或限制流动的技术的堵塞问题。

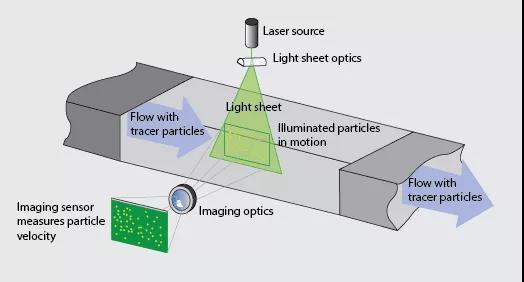

激光垂直于气流照射，并与粒子碰撞。粒子散射的光被光电探测器接收，光电探测器产生电脉冲信号。
第二束激光位于束激光的下游，通过第二光探测器重复这一过程，流动气体的速度根据粒子随时间移动的距离计算出来。
4、文丘里流量计
文丘里流量计的成本非常低，但代价是灵活性也低。

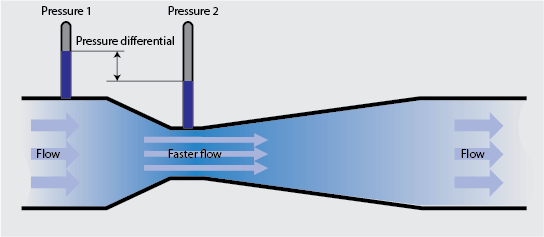

文丘里效应是由于流体流动路径的收缩而引起的压力降低。压力传感器测量收缩长度前后的压力，并用伯努利方程计算流体速度。
伯努利原理表明，流体的速度与压力成反比，因此，通过已知的收缩来降低气体的压力，并测量差压，就得到了流量测量。
如果不严格控制系统压力和温度，结果是体积，而不是质量流量，所以结果可能会随着环境条件的不同而不同。
5、层流压差流量计
为了高精度、快速反应，许多专家转向LDP技术。

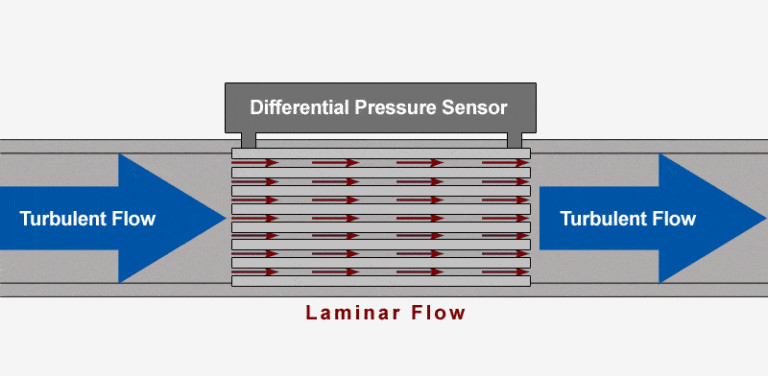

Alicat流量计用一叠板和垫片使流量分层并产生压降。这个堆栈称为层流元件。
分层流动降低了流体的雷诺数，并允许使用已知的温度、粘度数据和流体的雷诺数来计算质量流量。
一个传感器测量具有已知压降的层流元件截面上的压差，另一个传感器测量流体的压力，还有一个温度传感器测量气体温度。
Alicat流量计可以根据这些参数计算体积和质量流量。
因为Alicat流量计不仅收集压力、体积和质量流量测量数据，而且还可以显示出这些数据。
这种多气体的通用性是Alicat质量流量计和质量流量控制器的重要优势。
同时测量压力和质量流量意味着客户可以使用内置在Alicat质量流量控制器中的控制回路来控制流量，意味着在控制压力的同时能够测量质量流量，或者在知道压力的情况下控制质量流量。
这样节省时间，提高精度，降低了系统设计的复杂性。
