车用质子传导膜燃料电池测试系统

简要描述：用于车用质子传导膜燃料电池之测试使用，可协助使用者快速了解燃料电池组性能，并了解燃料电池燃料条件对燃料电池性能的影响变化。设备包含有实时软件接口，可实时显示燃料电池的性能状态并可以将数据进行存盘。设备具有相关安全保护要求，可以确保使用者使用安全性。

更新时间：2020-10-14 14:46:17

品牌：国产
型号：质子传导膜测试
货号：B01002004
库存数量：10
会员价格：面谈
价格：面谈

: 数量：

立即订购

产品概述

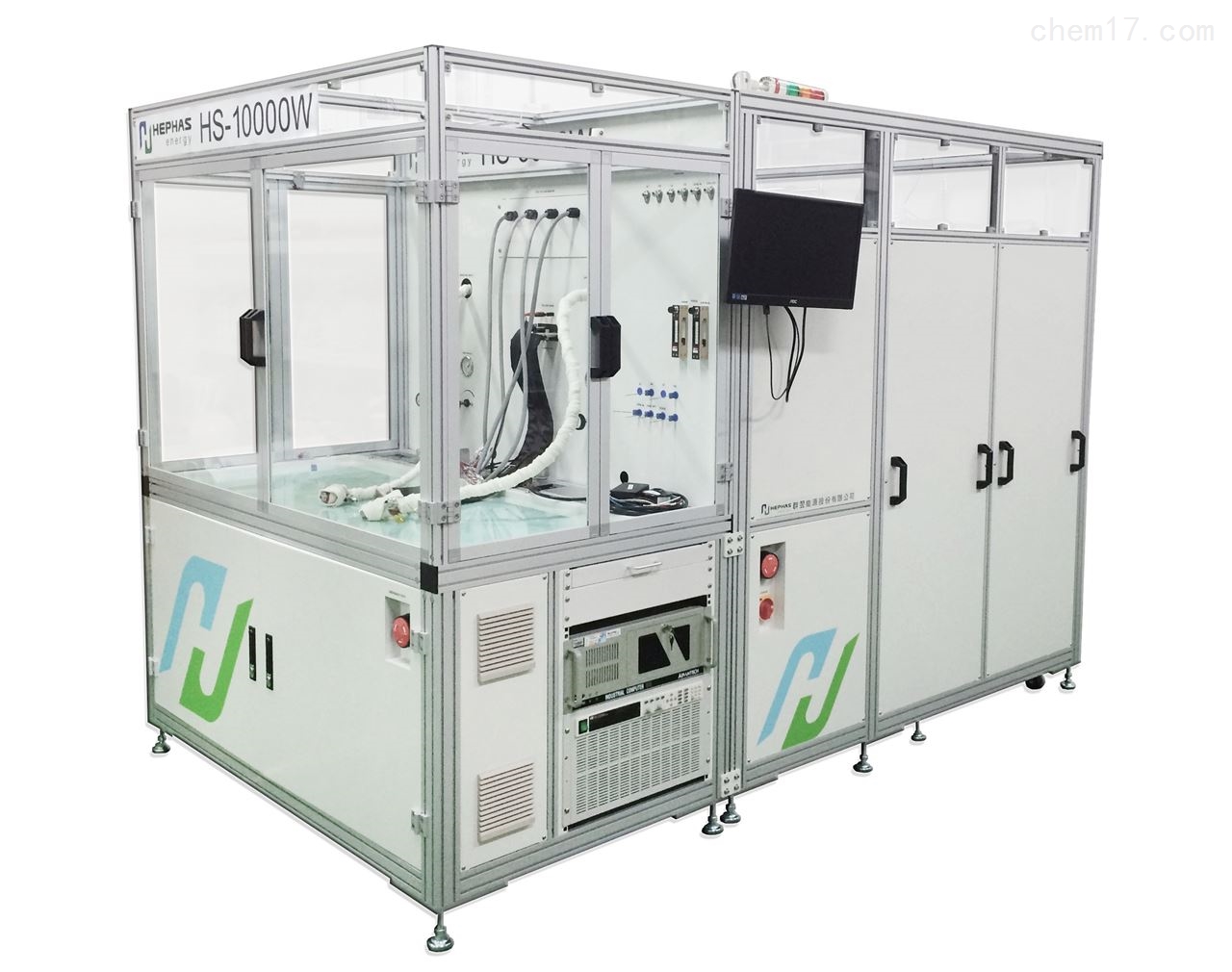

3KW燃料电池测试系统平台

B. 设备可达成功能

l 燃料电池IV性能之测试、燃料电池堆各项电压、电流、温度、压力、电池分压等特性监测

l 燃料流量对燃料电池性能之影响

l 燃料露点温度对燃料电池性能之影响

l 燃料电池温度对燃料电池性能之影响

3KW燃料电池测试系统平台

A. 电子负载器

n zui大瓦数：0~4,500W

n 电流范围：0~360A

n 电流分辨率：1mA/10mA

n 电流度：± (0.05% + 0.1% FS)

n 电压范围：1~120V

n 电压分辨率：1mV/ 10mV

n 电压度：± (0.025% 0.05% FS)

n 冷却方式：空冷

n 恒电压、恒电流、恒功率，可编程进行自动运行

n 阻抗分析功能：

u 频率范围：1kHz HFR 测定功能

u DC电压：5V/50V

u 阻抗测试档位：L: 30 mohm / M:300 mohm / H: 3 ohm

u 阻抗测试精度：L: 1 uohm / M:10 uohm / H: 100 uohm

u 阻抗测试电流：L: 7.4 mA / M:1 mA / H:100 uA

u 测试度： slow, medium: ± (0.5% of rdg. + 8 digit)

fast ± (0.5% of rdg. + 6 digit)

B. 反应燃料控制

1. 界面及接头

n 燃料液体及气体接头尺寸（使用不锈钢标准卡套接头）

u 氢气: 1” fittings

u 空气: 1” fittings

u 氮气: 1/2” fittings

u 阳极排气口: 1” fittings

u 阴极排气口: 1” fittings

u 补水及排水接头：3/8” fittings

n 测试电池堆接口

u 电池阳极进出口: 1” fittings

u 电池阴极进出口: 1” fittings

u 冷却水进出口：3/4” fittings

2. 流量控制

n 界面：阳极燃料 X1, 阴极燃料 X1

n 阳极燃料控制

u 气体种类：氢气（H2）

u 流量范围：1.2~120 SLPM (100:1 turndown)

u 流量控制精度：± 1% of Full Scale

n 阴极燃料控制

u 气体种类：空气 (Air)

u 流量范围：3.5~350 SLPM (100:1 turndown)

u 流量精度控制：± 1% of Full Scale

3. 气体控制

n 燃料进气压力监测：0 up to 150 psig (Minimum inlet pressure 80psig)

n 氮气保护吹扫：等待模式 (Standby Mode)自动吹扫，自动吹扫时间可控

n 氮气流量控制：10~100 L/min 转子流量计控制

C. 温度PID控制器

n 数量：5组

u 阳极加湿器露点温度

u 阳极出口气体加热温度

u 阴极加湿器露点温度

u 阴极极出口气体加热温度

u 电池温度控制

n 设定精度：±2C (稳态状态)

n 感温器种类：Thermocouple, Type T

Ｄ. 加湿及露点温度控制

n 加湿器种类：Hephas BS技术加湿器，不锈钢316材质

n 可进行干湿切换功能

u 备注：切换过程会有湿度变化（5~10%RH），若要完全干燥建议配置独立管路。

n 露点控制范围：40 ~ 90℃（气体可加热温度zui高95℃）

n 露点稳定度：± 2°C (稳态)

n 水质讯号量测讯号: 0～200μS/cm (option)

n 气体出口二次加热：40~95°C (稳态), 温度稳定度：± 2°C (稳态)

n 出厂检附露点湿度验证报告

Ｅ. 电池堆温度控制系统

n 电池堆（冷却水进口）温度控制：40~90℃ (稳态)

n 温度稳定度：± 2°C (稳态)

n 冷却液体流量：3~20 L/min，控制精度±5% of F.S

n 冷却流量量测精度：±1% of F.S.

n 冷却液体进口温度控制：40~90°C 控制度 ±2% (稳态)

n 客户端自备冷水源或者冷却液体(DI超纯水)：温度10℃，水压力400~900kPag。

n 加热速度：20 to 80℃ < 30mins

Ｆ. 自动压力控制系统

n 燃料背压控制范围：20~300 kPag (依照流量及电堆内阻将产生不同自然背压)

n 压力控制点：电池端燃料出口

n 燃料背压控制精度：±5kPa

n 包含尾气自动去水器

Ｇ. 电池监测

n 压力监测

u 设备气源压力：氢气供应压力、空气供应压力、氮气供应压力

u 电堆燃料进出口4点压力监测：0-400 kPag, 精度 ± 2 kPag

u 冷却液体进出口2点压力监测:：0-400 kPag, 精度 ± 2 kPag

n 燃料温度监测：提供电堆、电堆进出口及冷却水进出口共6点温度监测

n 电堆温度监测：提供电堆温度8点温度监测

n 电压监测：提供电堆电压监测,120频道 (不包含监测线)

u 分压量测范围：± 2V / ch

u 分压量测度：±2.5mV(±1mV选配)

u 数据纪录频率：1Hz

u 可设置低压警报

Ｈ. 系统功能测试 (option)

n 阳极闭锁电池控制

u 氢气脉冲排放控制，zui短开启时间0.5sec

u 开启时间可设定

Ｉ. 安全保护机制

n 安全保护种类：过电流、过/低温度、低电压、燃料供应异常、电池低分压保护、电池入口压力异常、差压异常、冷却水压力异常、电子负载异常讯号、储水桶液位异常、实验室安全异常保护

n 保护机制：负载移除、温度移除、燃料移除、氮气吹扫

n 氢气侦测器：一组

n 紧急暂停：一组

Ｊ. 软件功能

n 测试程序设定功能

n 电池条件设定：电池数目设定、反应面积设定，电池温度设定，低电压保护设定、温度爬升速度设定

n 燃料设定功能：露点温度设定、流量设定、化学剂量比设定、燃料加载设定、氢气脉冲排放设定

n 数据撷取速度：1秒/点

n 人机接口更新速度：1秒

n 图表显示：电流, 电流密度, 电压, 功率 vs.时间

n 实验测试种类：定电流测试, 定电压测试, 定功率测试, 扫电流测试, 扫电压测试（硬件条件符合下）

n 数据格式：Excel格式 (.csv)

n 应用系统：PC Windows系统

n 软件可远程联机进行修正更改或操作教学

n 软件显示语言：英文

n 搭配计算机一组

K. 设备硬件规格

n 设备运作温度范围：室温 ~ 45℃

n 电源：380V 3phase 5 wires / 50 /60Hz (TBD)

n 外壳型式：独立式机柜

n 状态指示灯

n 独立电源开关、紧急暂停按钮

n 设备尺寸：依照客户选用结果（TBD）

n 设备重量：依照客户选用结果（TBD）

L. 安装及教育训练服务

n 提供设备安装及系统操作培训工作

n 软件新版本发布时，免费软件升级及更新

n 提供在线操作咨询及疑难解答

n 非消耗性器材提供一年产品保固

M. 客户端自备项目

n 氢气：纯度>99.995 % ，无油无水，>120L/min@7barg 连续供应

n 空气：纯度>99.995 % ，无油无水，>350L/min@7barg 连续供应

n 氮气：纯度>99.995 % ，无油无水，>200L/min@7barg 连续供应

n 冷却水：冷却液体温度10℃，水压力400~900kPag

n 去离子水：水压力400~600 kPag，纯水阻抗值>18MOhm

n 抽风：80~100 Ｍ3/hr 排气量
