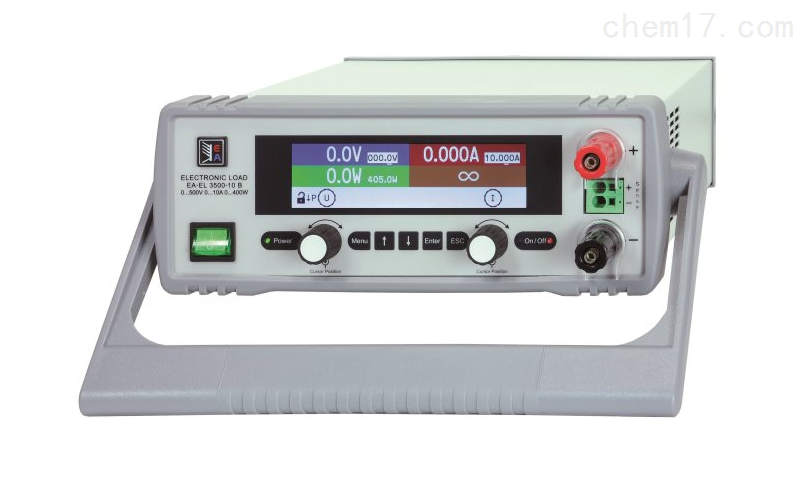

德国EA直流电子负载

简要描述:德国EA直流电子负载EA-EL3000系列是一款由先进微处理器控制的电子负载,它能满足,特别是现代实验室和工业的各种需求, EA-EL3160-60/EA-EL3400-25

更新时间:2020-10-16 11:42:27

  • 品牌: Elektro-Automatik
  • 型号: EA-EL3000系列
  • 货号:C03001007
  • 库存数量:10
  • 会员价格: 面谈
  • 价格: 面谈

德国EA直流电子负载

 功率级别:0~400W

 按客户需求可提供更大功率的机柜式组合

 输入电压:, 0~160V, 0~400V

 输入电流:0~25A至0~60A

 阻值:0~10Ω至0~40Ω

 过温保护(OT)

 带可调占空比的脉动操作

 可调上升/下降时间

 操作模式:恒流 (CC),恒压 (CV),恒功率 (CP),恒阻 (CR)

 远程感测,触发输入,触发输出*

 电池测试模式,带时间和容量计算器

 数据接口(选购件)RS232, CAN, USB, GPIB (IEEE);Ethernet/LAN

德国EA直流电子负载

静态操作

在静态操作模式下,可通过精调旋钮设定AB两组数据。

用户可用旋转开关在这两组数间转换使用。

动态操作

在动态操作模式下,单片机根据编程时间和间隔时间在A和B间转换。可为每个数值设置50μs 至

100s的脉冲间隔时间,此外,可设置30μs 至 200ms向上和向下的跃变时间。模拟接口上还有

一外部触发输入脚,用来给外部电源供电,从而转换A和B数值。

电池测试模式

在电池测试模式下,电池以恒流,恒功率或恒阻放电,直到达到预设终止放电电压。

于是测量并显示放电时间和消耗容量。

功率范围

标准功率范围为400W,按需可做更高功率产品。此外,还可参数化测试设备的需求。

EL 9000 和 EL 9000HP系列产品具有热降额功能,以限制功率,避免在zui大功率范围下操作时过载。

环境温度越低,终端阶段的冷却状况越好,负载可送出的功率越大。

为避免该状况发生,我们还提供水冷式型号,即使在*条件下,产品也能输出恒定功率。

参数显示

因此关于U,I, P, R的实际输出值或预设值,实际控制状态(CV,CC,CP,CR),错误信息,

设置菜单的设定从屏幕上清新可见。同样,可选数字接口的信息也显示出来。

模拟接口卡

此卡有电压、电流、功率和阻值设定值输入端,电压和电流监控用输出端,控制输入端,

信号输出端和触发输入端。触发输出端 (仅针对EL 3000)在动态操作模式下,

A和B数值转换用的内部触发信号可用来控制或校准其它设备。

接口可选项

经RS232,CAN,USB和GPIB (IEEE),Ethernet/LAN绝缘数字接口卡,可用个人电脑控制。

随接口卡附有免费Windows软件,可用来控制和监控、数据记录和序列。



EA-EL 3000系列电子负载技术参数:

型号

EA-EL 3160-60

EA-EL 3400-25

zui大输入功率

400W

400W

20°C时恒定输入功率

400W

400W

电压

调节范围

0...160V DC

0...400V DC

分辨率

100mV

100mV

<0.1%

<0.1%

zui大电流时的zui小电压

约 / approx. 1.4V

约 / approx. 1.0V

电流

调节范围

0...60A

0...25A

分辨率

10mA

10mA

<0.2%

<0.2%

功率

调节范围

0...400W

0...400W

分辨率

100mW

100mW

<2%

<2%

内阻

调节范围 1

0...10Ω

0...40Ω

分辨率

10mΩ

10mΩ

调节范围 2

0...400Ω

0...800Ω

分辨率

100mΩ

<2%

<2%

动态函数

2个级别 / 2 levels

2个级别 / 2 levels

A / B 占空比级别

50μs...100s

50μs...100s

各级别升降时间

30μs...200ms

30μs...200ms

尺寸 (HxD)

240 x 120 x 300mm

240 x 120 x 300mm

重量

6.0 kg

6.0 kg
