横河内阻测试仪ZM850

简要描述：燃料电池阻抗分析系统ZM850 瞄准超过100KW的全模组燃料电池在恶劣的干扰环境中实现高精度，高稳定的阻抗测量高精度 14ch同時测量 400V、1000A 0.01Hz~10kHz 多频率扫描sweep／固定频率测量

更新时间：2020-10-14 14:50:33

在FC电池模组评估中，必须监测内部阻抗，以便了解电池模组状态的变化。

随着FC模组性能的提高，内部阻抗变小，在干扰严重的环境下，评价设备很难测量全模组燃料电池

在高电压大电流时的阻抗。

多通道燃料电池阻抗分析系统ZM850，由于其卓越的抗干扰电路技术和信号处理能力，能在恶劣的

干扰环境下实现了高精度，高稳定的阻抗测量。

特長

高精度???保证高抗干扰性能 由于卓越抗干扰电路技术和信号处理功能，实现了评价设备在高电压大电流和干扰严重环境下，

对全模组燃料电池实施高精度高稳定性的测量。

? 多通道?同步测量???14ch同步测量 通过在测量模组的同时，测量各电芯的阻抗，从而可掌握电池模组内部的状态差异。

? 支持频率扫描测量和固定频率测量 除了通过频率扫描的Cole-Cole方式，还可利用单频或双频连续测量功能，监视FC电池模组

中的状态变化。

? 支持高电压、大电流???测量范围400V、1000A 对应于常见的高电压，大容量全模组燃料电池的测量。

? 灵活性???支持客户的定制需求 灵活的软件，以应对支持各种FC电池

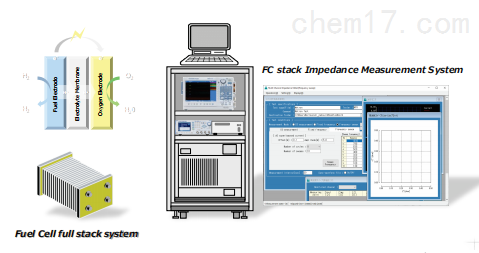

系统构成例:

燃料电池交流阻抗测量

交流阻抗法，是在发电状态下的燃料电池的直流负载电流中叠加微小的交流电流，并对电流、电压波形中的交流

成分（幅值、相位）进行演算处理，得到阻抗值的方法。

「燃料电池的阻抗分析」包括通过对叠加的交流电流进行多频率扫描测量，获得Cole-Cole图的「频率扫描

模式」和用户指定频率进行测量，并显示测量结果趋势图的「固定频率模式」。

通过Cole-Cole图可以掌握燃料电池堆的整体状态，关键的频率可以通过固定频率模式进行阻抗测量，并显

示变化趋势图，可以监测燃料电池堆的内部状态变化。

例如、电解质膜电阻(Rm)的对应频率是1kHz，使用固定频率模式进行测量，燃料电池堆的运转状态发生变

化时，可以监测到电解质膜电阻的相应变化情况。

燃料电池阻抗分析系统指标

※1) 系统的共模输入电压可能会受到交流叠加用电子负载指标的限制。

※2)「DC测量模式」对直流电压、电流信号进行测量，并显示其变化的趋势图。

对燃料电池的放电电流和堆电压的变化情况进行确认。

※3)「固定频率测量模式」除了对单一频率进行阻抗测量外；还支持针对２种不同频率同步进行阻抗测量的功能。
