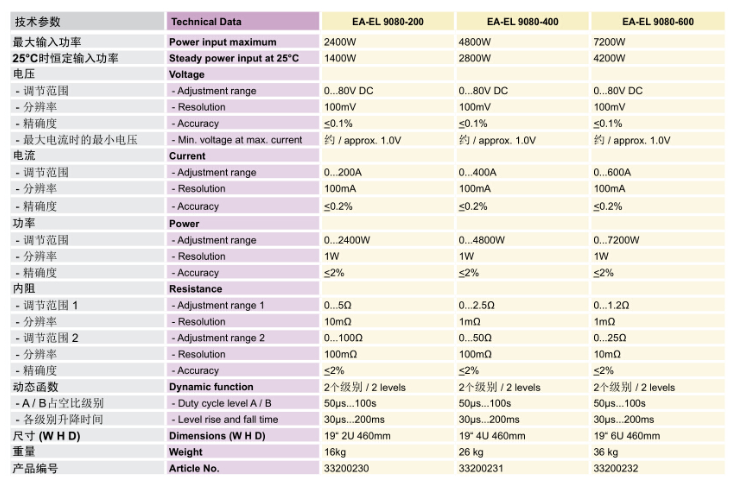

德国EA电子负载EA-EL9000系列规格:
•功率级别:0...240W至0...7200W
• 按客户需求可提供更大功率的机柜式组合
• 输入电压:0...80V, 0...160V, 0...400V, 0...750V
• 输入电流:0...25A至0...600A
• 阻值:0...1.2?至0...800?
• 过温保护(OT)
• 带可调占空比的脉动操作
• 可调上升/下降时间
• 操作模式
? 恒流 (CC)
? 恒压 (CV)
? 恒功率 (CP)
? 恒阻 (CR)
• 远程感测,触发输入
• 电池测试模式,带时间和容量计算器
• 选购件,数字接口
? RS232, CAN, USB, GPIB (IEEE), Ethernet/LAN
• 可选水冷式
静态操作
在静态操作模式下,可通过精调旋钮设定A,B两组数据。用户可用旋转开关在这两组数间转换使用。动态操作在动态操作模式下,单片机根据编程时间和间隔时间在A和B间转换。可为每个数值设置50µs 至 100s的脉冲间隔时间,此外,可设置30µs 至 200ms向上和向下的跃变时间。模拟接口上还有一外部触发输入脚,用来给外部电源供电,从而转换A和B数值。
功率范围

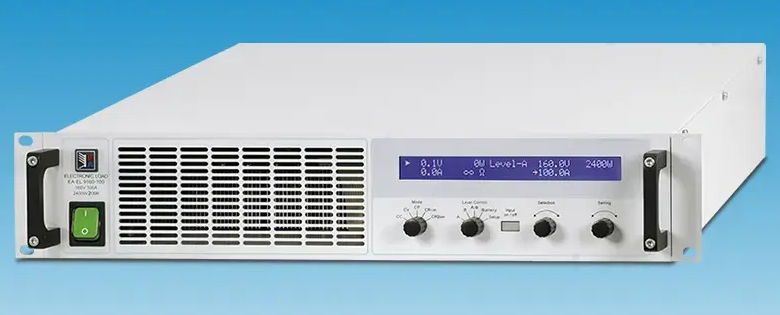

直流电子负载EA-EL 9000系列提供2400W、4800W或7200W的各个型号,按需可做更高功率产品。
显示
所有重要信息都直接显示于屏幕上。
因此关于U,I, P, R的实际输出值或预设值,实际控制状态(CV,CC,CP,CR),错误信息,设置菜单的设定从屏幕上清新可见。同样,可选数字接口的信息也显示出来。
模拟接口卡
此卡有电压、电流、功率和阻值设定值输入端,电压和电流监控用输出端,控制输入端,信号输出端和触发输入端。
