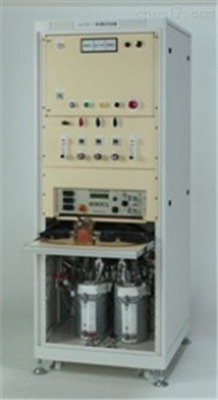

燃料电池测试系统

简要描述：一元化管理软件“TFT"进行全自动化运行灵活的设备选择，对应不同的评价目的特长 ■高精度露点温度控制：保证燃料电池的入口处的露点温度精度为±1℃。 ■一台设备可以对应PEFC和DMFC两种燃料电池（AutoPEM- dual型）。 ■使用美国Scribner公司的890CL电子负荷。可以支持电流遮断法的薄膜电阻测定和交流阻抗的测定，并通过参照极来测量电压。

更新时间：2020-10-14 16:01:34

品牌：日本东扬
型号：AutoPEM 100w
货号：B01001006
库存数量：10
会员价格：面谈
价格：面谈

: 数量：

立即订购

产品概述

AutoPEM 100W 燃料电池测试系统参数

项目		规格参数
设备型号		AutoPEM
供气系统
气路		包含空气极、燃料极、氮气吹扫等三个气路
燃料极/阳极气体流量		H₂ 1 NL/min
空气极/阴极气体流量		空气 2 NL/min
氮气吹扫流量		阳极 1 NL/min 阴极 2 NL/min
流量控制范围		2~100% of FS
流量控制精度		±1% of FS
露点精度		±１℃ （60-80℃时在10%-100%流量范围内均满足）
露点稳定度		±１℃/hour
电池入口加热管		具备
电池出口加热管		具备
加湿不加湿旁路		手动
加湿器材质		SUS316L 内面经电解研磨处理
加湿器内容积		阳极1.7L 阴极1.7L
加湿器自动补水		具备
自动背压		20-200kPa
电子负载890e
电流		5A/25A/50A
电流分辨率		1mA
电流测定精度		±0.3%FS@电流范围
电压		20V(燃料极/空气极),9.99(燃料极/参比，空气极/参比)
电压分辨率		1mV
电压测定精度		±3mV±0.3%读值
功率		125W
最小负载电阻		<2mΩ
低电压特性		50A@0.1V
电流中断法测试内阻		具备
恒电位恒电流仪 885型
电压		±3V
能够控制输出为矩形电压波形		具备
分辨率		152uV
电流		±2A
分辨率		1.22uA
扫描速率		1mV/sec-1V/sec
880FRA模块
频率范围		1mHZ-10kHZ
频率误差		＜0.01%
精度		0.5%,0.5°
控制与测试
阳极／阴极的自动流量控制、配管温度控制、电池温度控制。异常情况出现时阳极／阴极气体的停止供应、向Ｎ_２置换的切换、配管温度控制的停止。气体加湿/不加湿手动切换。对加湿器的自动给水及冷凝器的自动排水。外置控制／测量用PC。
系统由TFT软件统一管理控制，软件有英文或日文两种操作语言，系统自带PC。 TFT软件支持Win7, Win10系统。
具备氢气监测警报功能。
控制内容包括：电流扫描（IV）、Open Circuit Voltage、Constant Current、Constant Voltage、Constant Power、循环伏安测试、交流阻抗测试，负载ON／OFF、电流量程变更、燃料ON／OFF、气体流量、燃料利用率、电池温度、加湿器温度、各配管温度、数据保存间隔、数据保存ON／OFF、联锁装置。
具备加湿器水温高、电池温度高、配管温度高、加湿器水位低下、电池电压低等保护功能
售后保障	（１）保修期限为验收合格后12个月内，断定为由于设备厂商的设计和制造作上的缺陷而发生的故障和问题将无偿进行修理。（２）上述保修在以下情况下不适用：原因在于使用了设计条件之外的气体种类、温度、流量、压力等而产生的故障、运行上的混乱以及与本装置无关的事由时；由于非设备厂商进行的改造或修理而导致的故障；以及由于天灾、灾害而导致的故障。
密闭性试验	300kPa以上，使用N2放置12小时后，确认压降为10kPa以下。（出货前）
露点试验	采用GE公司制造镜面冷却式露点仪（精度±0.2℃）对阳极、阴极的流量设定80℃露点值，满流量来测试露点。如果露点仪读取的值在设定值的±１℃以内则视为合格。
验收条件	乙方将设备安全无误运送到甲方指定场所。外观检查无伤痕、构件检查完整、整套系统正常运行确认、确认各功能符合要求、系统图纸资料完备规格书、使用说明书、气体流路图、外观图、电气图、出货前检测证明书等准备齐全。

尊敬的客户您好，如果您需要商品的详细参数和信息，可致电服务热线索要！
