简要描述:特长 ■高精度露点温度控制:保证燃料电池的入口处的露点温度精度为±1℃。 ■一台设备可以对应PEFC和DMFC两种燃料电池(AutoPEM- dual型)。 ■使用美国Scribner公司的890CL电子负荷。可以支持电流遮断法的薄膜电阻测定和交流阻抗的测定,并通过参照极来测量电压。 ■装备有自动供给排水标准设备,从而实现全自动化运行。 ■自动背压控制(需要或不需要,可选择)。
更新时间:2020-10-14 15:55:43

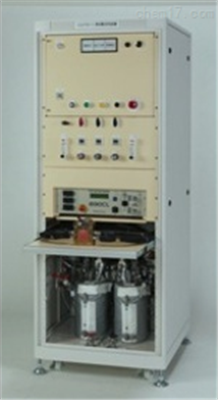

Autopem 500W测试系统技术规格
项目 |
规格参数 |
|
气路 |
包含空气极、燃料极(H2、甲醇)、氮气吹扫等四个气路 |
|
供气系统 |
|
|
燃料极气体流量 |
H2 10 NL/min |
|
空气极气体流量 |
O2/空气 20 NL/min |
|
※流量控制范围 |
2~100% of FS |
|
※流量控制精度 |
±1% of FS |
|
露点控制范围 |
室温~90℃ |
|
※露点精度 |
±1℃ (60-80℃时在10%-100%流量范围内均满足) |
|
※露点稳定度 |
±1℃/hour |
|
电池入口加热管 |
具备 |
|
电池出口加热管 |
具备 |
|
※手动背压 |
20~200KPa |
|
加湿不加湿旁路 |
具备 |
|
加湿器自动补水 |
具备 |
|
电子负载890e |
|
|
电流 |
12A/62A/125A |
|
※电流分辨率 |
1mA |
|
※电流测定精度 |
±0.3%FS@电流范围 |
|
电压 |
20V(燃料极/空气极),9.99(燃料极/参比,空气极/参比) |
|
※电压分辨率 |
1mV |
|
※电压测定精度 |
±3mV±0.3%读值 |
|
总功率 |
500W |
|
※最小负载电阻 |
2mΩ |
|
※低电压特性 |
125A@0.25V |
|
880 FRA |
|
|
频率范围 |
1m~10kHZ |
|
※频率误差 |
<0.01% |
|
※精度 |
0.5%, 0.5° |
|
各点测定时间 |
1周期或10ms |
|
885 恒电位恒电流仪 |
|
|
电压 |
±3V |
|
※分辨率 |
152uV |
|
电流 |
±2A |
|
※分辨率 |
1.22uA |
|
※扫描速率 |
1mV/s~1V/s |
|
控制与测试 |
|
|
系统测试参数 |
加湿器本体、加湿器盖、加湿器阀门温度,电池入口温度、电池温度、电池出口温度、流量,电池上流压力、背压、压降 甲醇水温度,上流压力、背压。 |
|
※阳极/阴极的自动流量控制、配管温度控制、电池温度控制、手动背压控制。异常情况出现时阳极/阴极气体的停止供应、向N2置换的切换、配管温度控制的停止。气体加湿/不加湿手动切换。对加湿器的自动给水及冷凝器的自动排水。N2流量为手动控制。外置控制/测量用PC。 |
||
※系统由TFT软件统一管理控制 |
||
※具备氢气监测警报功能 |
||
※控制内容包括:电流扫描(IV)、OCV、CC、CV、CP、交流阻抗测试、循环伏安测试、负载ON/OFF、电流量程变更、燃料ON/OFF、气体流量、燃料利用率、电池温度、加湿器温度、各配管温度、数据保存间隔、数据保存ON/OFF、联锁装置 |
||
※指令程序项目包括:电流扫描(IV)、OCV、CC、CV、CP、交流阻抗测试、循环伏安测试、负载ON/OFF、电流范围变换、燃料ON/OFF、气体流量、燃料利用率、电池温度、加湿器温度、各配管温度、数据保存间隔、重复、等待、判定条件(电压、电流) |
||
※具备加湿器水温高、电池温度高、配管温度高、加湿器水位低下、电池电压低等保护功能 |
||
售后保障 |
(1)保修期限为交付后1年内,断定为由于设备厂商的设计和制造作上的缺陷而发生的故障和问题将无偿进行修理。但对于柔性加热器及各种阀门等消耗品,交货验收合格后即停止保修。 (2)上述保修在以下情况下不适用:原因在于使用了设计条件之外的气体种类、温度、流量、压力等而产生的故障、运行上的混乱以及与本装置无关的事由时;由于非设备厂商进行的改造或修理而导致的故障;以及由于天灾、灾害而导致的故障。 |
|
※密闭性试验 |
(出货前)300kPa以上,使用N2放置12小时后,确认压降为10kPa以下。 (安装后)300kPa以上,使用N2放置12小时后,确认压降为10kPa以下。 |
|
※露点试验 |
采用GE公司制造镜面冷却式露点仪(精度±0.2℃) 对阳极、阴极的流量设定80℃,并选取满流量点来测试露点。如果露点仪读取的值在设定值的±1℃以内则视为合格,不满足可全款退货。(出货前) |
