燃料电池电流分布测试仪

简要描述：燃料电池电流分布测试仪

更新时间：2022-04-21 13:36:19

主要能实时监控与显示高分子薄膜燃料电池在电化学反应过程中，流道板上每个分割面积的电流以及温度的分布情况。有助于电堆开发者对于电池堆中电流分布、水淹以及温度分布的掌握。作为电堆流场开发上的参考依据。

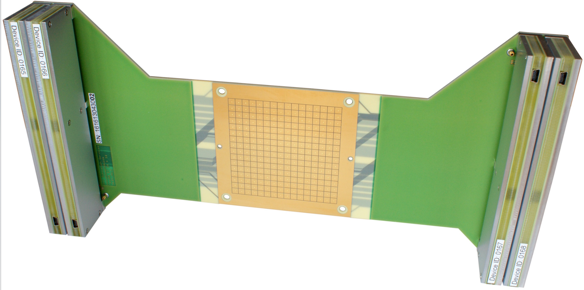

(治具示意图)

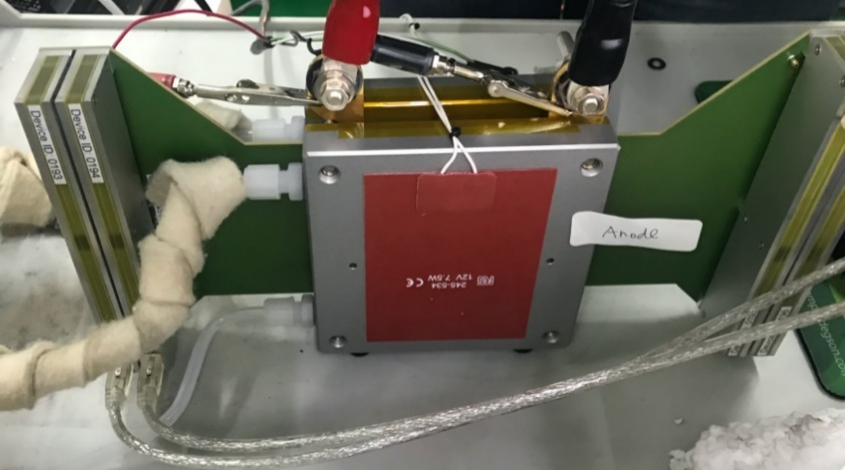

(单电池与S++示意图)

1. 量测产品：单电池或燃料电池堆
2. 测试面积为定制化，可依照客户流场制作（测试面积：275cm²，PCB板形式）
3. 传感器接收频道:传感器根据客户流程规划，设计适当的量测分割数量,电流与温度通道同步量测，通道间无干扰情况
电流测量单元： 5*12（短边*长边）可达120通道 (可依照客戶流场尺寸安排)
温度测量单元： 5*8（短边*长边）可达60通道 (可依照客戶流场尺寸安排)
1. 操作电流：3 A /cm² （可显示反向负电流）
2. 操作电压：60 V
3. 电流量测时间：min 100ms（10Hz）
4. 温度量测时间：min 500ms （2Hz）
5. 电流感测精度：10mA/cm2 (16bit)
6. 传感板材质：镀金
7. 传感板厚度：0.4 -3.5mm （依照传感器频道数不同）
8. 电堆工作温度：-40~120°C

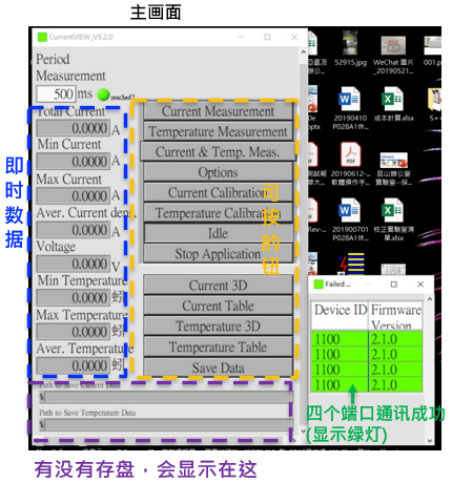

9. 用户界面：CurrentVIEW软体引导设备可视化数据即时监测，数据以原始数据导出
10. 在Windows 7 SP1 和 Windows 10下工作的数据，英文档。
11. 接头：USB接口
12. 电源：通过USB
13. 加工设计：
  1. 可依照客戶电堆流场进行开口设计
  2. 可依照密封要求提供密封圈凹槽加工
14. 工作环境

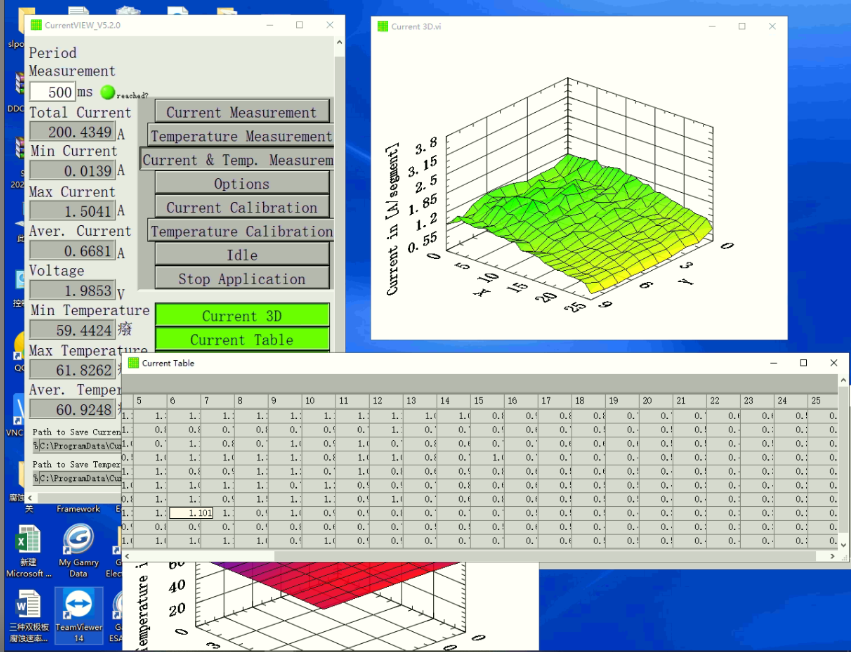

电流温度3D图像显示

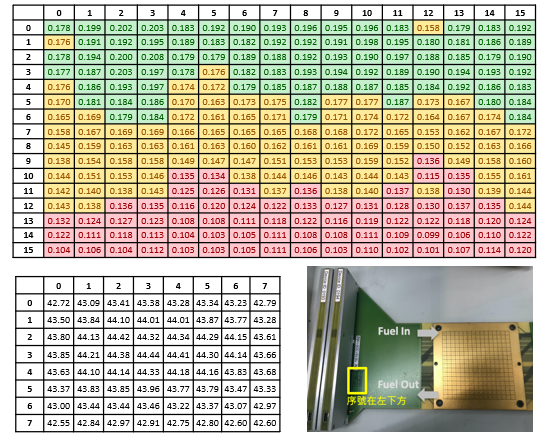

电流温度测试数据点显示
